Black Koj schwimmt wieder!

Nach einigen Arbeiten am Antrieb bei der Firma Yachtelektrik Eisler in Radolfzell wurde das Boot gestern zum ersten mal seit vielen Jahren wieder eingewassert. Nach einer Probefahrt gestern bekamen wir heute Besuch von unseren Ko-Auftraggebern, die sich ein Bild der geleisteten Arbeiten machten. Zu unserer Freude waren Sie mit den Arbeiten sehr zufrieden. In den nächsten Tagen werden noch fehlende Instrumente nachgeliefert und eingebaut damit die originalen Uhren des Armaturenbretts wieder vollständig sind.

Unser neues Projekt, die Renovierung der 1924 Petterson „Nisse“

Zu unserer grossen Freude habe wir unser neues Projekt in die Werkstatt geholt. Die „Nisse“ wird von uns in den nächsten Monaten umfangreich instandgesetzt und soll nächste Saison wieder schwimmen.

Strukturell ist der Rumpf in einem entsprechend gutem Zustand was bedeutet das der grösste Teil der Beplankung und soweit einsehbar auch die strukturellen Elemente wie Bodenwrangen und Kiel in brauchbarem Zustand sind. Eine grössere Zahl von Spanten sind gebrochen und werden teilweise ersetzt. Die tief ausgesparten Stringer im Bereich der Motorfundamente werden wieder aufgedoppelt .

Vom Voreigner wurde das Deck neu belegt und die Kajüte neu aufgebaut ebenso der Rumpf ausgeleistet. Leider sind die Arbeiten ungenügend ausgeführt worden. Die gedämpfte Kajütfront ist gebrochen die massiven Eichensülls sind unzureichend verleimt und aus mehreren Stücken zusammengesetzt. Die Decks bestehen aus einfachem Sperrholz. Glücklicherweise sind grosse Teile des Innenausbaus erhalten und können möglicherweise verwendet werden oder als Vorlage dienen.

Geplant ist zunächst die Holzkonstruktion in einen einwandfreien Zustand zu versetzen und die stark arbeitende Lärche mit einem Glas/Epoxylaminat abzusperren um ein Reissen der Beplankung zu verhindern. Mit einer entsprechenden Versiegelung der Innenflächen werden starke Feuchte- und Dimensionsschwankung der Beplankung deutlich reduziert.

Frühjahr – the Rock Rolls…

Im Vordergrund Lennys 15er, seit gestern Nacht (vorrübergehend) ohne Kajüte,

Am Halleneingang ein 15m² Kother Jollenkreuzer unseres ehemaligen Lehrlings Firmin (bzw seines Vaters), dessen Kajütdach einen neuen GFK Überzug bekommt.

Sowas geschieht wenn der Chef zuhause Bürokram erledigt…

Auch die hauseingene Megayacht erhält Pflege. Die inzwischen 53 Jahre alte Varianta K4 wird am Ballast korrosionsgeschützt.

Ballast nach der Grundierung mit „Brunox“. Es werden noch weitere Schichten WEST SYSTEM Epoxidharz aufgebracht nächstes Jahr werden wir sehen ob die Beschichtung so funktioniert.

Verleimte Planken reissen immer wieder…

Richtig Traditionell oder RICHTIG Verleimt…

Das Dach reisst immer wieder auf… warum?
Hier ein massiv Mahagonie geplanktes Kajütdach, auf Balken verschraubt. Innen und aussen mehrschichtig lackiert. Im Sommer wird es warm der Lack ist nicht wirklich dicht. Das Holz trocknet aus und zieht sich zusammen. Da keine Fugen aufgehen können reisst die verleimte Beplankung bei zu grosser Spannung. Früher hätte man es mit Leinwand belegt und weiss lackiert. Ob unter der Leinwand Fugen aufgehen war nicht so wichtig die lackierte Leinwand blieb dicht.

Als Alternative zur Leinwand bietet sich heute ein Epoxy laminiertes Glasseidengewebe an wie wir es bei dieser alten Hansa-Jolle gemacht haben. Dieser Gewebeüberzug verhindert ein Reissen der Holzbeplankung und bleibt dauerhaft dicht. Möchte man die klar lackierte Mahagonieoptik besteht die Möglichkeit das Dach nach dem Laminieren mit Mahagonie zu furnieren.
Allerdings heizt sich eine horizontale Mahagoniefläche bei Sonneneinstrahlung stark auf das ist einerseits „unfreundlich“ zu nackten Fusssohlen und belastet alle Materialien thermisch nahe an deren Grenzbereich. Ein weiss lackiertes Dach bleibt kühler (auch im inneren der Kajüte angenehm!) und ist die traditionell authentischere Optik.

Weiss lackiertes, laminiertes Kajütdach

Hansa-Jolle bekommt eine Schokoladenseite!

Fünf Minuten haben gereicht um das Süll dieser gut gepflegten Hansajolle vollständig zu zerstören. Längs am Schwimmsteg mit kurzer Leine auf der Winsch belegt dauerte es nur wenige Minuten bis ein kleines Motorboot welches unweit unscheinbare Wellen produzierte Boot und Steg in disharmonie brachten. Das kurze harte einrucken in eine falsche Belastungsrichtung genügte den Winschklotz mit Süll aus seiner Verankerung zu reissen. Hand aufs Herz wer hat nicht auch schon einmal kurz unüberlegt festgemacht..?

Das Dach wurde bei der Gelegenheit ebenfalls saniert. Das angeschlagene Leinwandgewebe haben wir abgezogen und durch ein Glasseidengewebe ersetzt.

Nächste Saison ist die kleine Hansa-Jolle wieder auf unserem schönen Untersee unterwegs und hat eine weitere Geschichte zu erzählen…

Van de Stadt „VITA“ – Freibord neu lackieren

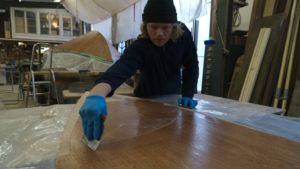

Hier nun ein weiterer Beitrag nach langer Zeit. Selbstverstädnlich waren wir nich untätig, im Gegenteil, Es gibt viel zu tun. In den letzten Wochen haben wir einige Zeit in der Halle eines Kunden verbracht um das Freibord einer Formverleimten Van de Stadt „Vita“ abzuziehen und neu zu beschichten. Die alte klare Epoxy/Laminat Beschichtung hat unter langjähriger Sonneneinstrahlung ordentlich gelitten. Das Laminat liess sich in großen Stücken problemlos entfernen, deutlich schneller als eine Beschichtung ohne Laminat zu entfernen ist. Gefährlich ist das abreissen von Holzfasern mit dem Laminat aus der Oberfläche. Deshalb muss langsam und kontrolliert vorgegangen werden. Nach aufwändigem abschleifen der verwitterten hellen Mahagonieschicht und sorgfältigem Längsschliff beizten wir und sind zur Zeit mit den klaren aufgrundieren von insgesamt 12 Schichten Grundierlack mit entsprechenden Zwischenschliffen und Wechsel der Abklebebänder beschäftigt. Heute ist der etwas stärkere Zwischenschliff fällig.

Klares Laminat abziehen es folgt eine neue 2K Beschichtung

USB-Dinghy Paperwork – Zeichnungen!

Zur Zeit verbringe ich (fast) jede frühe Morgenstunde an den Zeichnungen des USB-Dinghys aus den reinen Konstruktionszeichnungen werden nun Baupläne nach denen das Boot gefertigt werden kann. Diese Überarbeitung ist aufwändiger als ich angenommen habe. Abgesehen davon muss ich mich mit meinem CAD Progammen nun sehr viel intensiver auseinandersetzen, da die Ansprüche an die Zeichnungen durch eine Herausgabe an andere gestiegen sind. Sie benötigen eine überschaubare Struktur und ein schlüssiges Erscheinungsbild.
Das „General Arrangement“ Mit Schnitten, der Segelplan, und die Zeichung der Ruderanlage ist nahezu fertig.
Gezeichnet ist schon nahezu alles, allerdings in noch nicht veröffentlichungswürdiger Form…

Baubeschreibung

Die notwendige Baubeschreibung erfolgt nach Fertigstellung der Zeichnungen und wird sicher auch noch ein vielseitiges (aufwändigs) Pamphlet…

CAD-Programme

Ich verwende für die Erstellung der Rümpfe und für die Abwicklung aller Flächen Delftship, für die Erstellung der Bau- und Fertigungszeichnungen BeckerCAD, allerdings nur in 2D.

Werkstatt News – Storebro Solö bekommt neue Planken

Beplankung

Die Klinkerbeplankung der Solö ist leider in einem schlechteren Zustand als von außen sichtbar. die Khaya Mahagonie Beplankung rottet von aussen scgkecht erkennbar in den Landungen. Das Holz ist kaum verfärbt aber sehr rissig und spröde. Wir werden zahlreiche Spunde setzen und ca. 12lfm neue Beplankung aufbringen bevor wir mit den Vorbereitungen des Laminerens beginnen können.

Kiel Achtern

Der Kiel um das Stevenrohr und die Bohrung des ehemaligen Ruderkokers ist in einem schlechten Zustand. Damit dieser das Stevenrohr wieder fest aufnehmen kann wird hier ein ca. 2,5m langes Stück ersetzt.

Kiel / Vorsteven

Das lamellierte Vorsteventeil ist bereits angepasst und geklebt. Es verbindet ab nun den Vorsteven übergangslos mit dem Kiel. Strukturell ist das Vorstevenknie damit arbeitslos geworden.

Bilder

Fragen zum Laminat auf Unterwasserschiffen von Holzbooten?
